“KNX DALI Farkı” ve “KNX DALI Gateway” aramalarında en kapsamlı Türkçe kaynak olmayı hedefleyen bu makale, iki güçlü protokolün farklarını, birlikte nasıl çalıştığını ve KNX-DALI Gateway cihazlarının bina otomasyonundaki kritik rolünü detaylıca açıklıyor. Schneider Electric, ABB, Theben, MDT gibi lider markaların KNX-DALI gateway ürünleri, DALI tabanlı aydınlatma sistemlerini KNX ekosistemine entegre ederek hem enerji verimliliği hem de yönetim kolaylığı sağlar. Bu rehber, teknisyenlerden proje mühendislerine kadar herkesin akıllı bina projelerinde doğru karar vermesi için hazırlanmıştır.
KNX ve DALI: İki Protokol, Tek Amaç – Akıllı Bina
Bina otomasyonu dünyasında KNX ve DALI, birbirini tamamlayan iki güçlü protokoldür. Her ikisi de farklı uzmanlık alanlarına sahiptir ve birlikte kullanıldığında, aydınlatma kontrolünden enerji yönetimine kadar tam bir akıllı bina deneyimi sunar.
KNX Nedir?
KNX, uluslararası standart (ISO/IEC 14543) bir bina otomasyon protokolüdür. Aydınlatma, ısıtma, havalandırma, klima (HVAC), panjur, güvenlik, enerji izleme gibi tüm bina fonksiyonlarını tek bir sistemde birleştirir.
- Çoklu İletişim Ortamı: Twisted pair (TP), Ethernet (IP), RF (kablosuz), Powerline (elektrik hattı üzerinden).
- Üretici Bağımsızlığı: 500+ üreticinin cihazları ETS yazılımı ile programlanabilir.
- Kapsam: Tüm bina sistemleri (aydınlatma, HVAC, güvenlik, enerji vb.).
- Programlama: ETS (Engineering Tool Software) ile yapılandırma.
Örnek: Bir ofiste KNX, sabah 08:00’de panjurları açar, ışıkları %70’e getirir, HVAC’yi konfor moduna alır – hepsi tek bir sistemde.
DALI Nedir?
DALI (Digital Addressable Lighting Interface), yalnızca aydınlatma kontrolüne odaklanmış dijital bir protokoldür. IEC 62386 standardına uygundur.
- Dijital Kontrol: Her armatür ayrı ayrı adreslenir (64 cihaza kadar).
- Fonksiyonlar: Açma/kapama, dimming (0-100%), sahne ayarı, renk kontrolü (DT8), arıza bildirimi (lamba/balast).
- Sağlık İzleme: Lamba ömrü, arıza durumu, enerji tüketimi raporlanır.
- Kablo: 2 telli DALI bus (polarite bağımsız, 300m’ye kadar).
Örnek: Bir toplantı odasında DALI, 16 LED armatürü bireysel olarak %30’a dim edebilir, “Sunum Modu” sahnesini aktif eder ve arızalı lambayı bildirir.
KNX DALI Farkı: Karşılaştırma Tablosu
| Özellik | KNX | DALI | KNX-DALI Gateway |
|---|---|---|---|
| Protokol Tipi | Tam bina otomasyonu | Sadece aydınlatma kontrolü | KNX ↔ DALI köprüsü |
| Kontrol Kapsamı | Aydınlatma, HVAC, güvenlik, vb. | Sadece aydınlatma | DALI’yi KNX ile kontrol |
| İletişim | TP, IP, RF, Powerline | 2 telli DALI bus | KNX tarafı: TP/IP, DALI tarafı: bus |
| Cihaz Kapasitesi | Binlerce cihaz | 64 cihaz / hat | 64 cihaz / DALI çıkışı (bazı modellerde 128) |
| Ana Fonksiyonlar | Tüm bina yönetimi | Dimming, sahne, arıza bildirimi | DALI cihazlarını KNX üzerinden kontrol |
| Programlama | ETS yazılımı | DALI tool veya gateway üzerinden | ETS + DALI parametreleri |
| Kullanım Alanı | Tüm bina otomasyonu | Aydınlatma odaklı | Aydınlatmayı bina sistemine entegre |
KNX-DALI Gateway Nedir? Nasıl Çalışır?
KNX-DALI Gateway, DALI aydınlatma sistemlerini KNX ağına bağlayan bir köprü cihazıdır. Teknik olarak:
- DALI tarafında Master (komut verir),
- KNX tarafında Slave (komut alır).
Bu sayede, KNX üzerinden gönderilen bir “Işık %50” komutu, gateway tarafından DALI’ya çevrilir ve ilgili armatürler anında tepki verir.
Temel Özellikler
| Özellik | Açıklama |
|---|---|
| Cihaz Desteği | 64 DALI cihaz / çıkış (bazı modellerde 2 çıkış → 128 cihaz) |
| Kontrol Türleri | Açma/kapama, dimming, sahne, grup kontrolü |
| Arıza Bildirimi | Lamba veya balast arızası KNX üzerinden alarm olarak iletilir |
| Sahne ve Grup Desteği | 16 sahne, 16 grup (ETS ile programlanır) |
| Özel Fonksiyonlar | Merdiven ışığı, kısmi arıza telafisi, dim hızı ayarı |
| Komisyonsuz Kontrol | DALI grupları KNX üzerinden doğrudan yönetilebilir |
| Güç Kaynağı | Genellikle 230V AC, DALI bus için ayrı güç (16V DC) |
Örnek: Bir otel odasında, KNX butonu ile “Hoş Geldiniz” sahnesi aktif edilir → Gateway, DALI armatürleri %60’a getirir, renk sıcaklığını 3000K yapar, panjuru indirir.
KNX-DALI Gateway Kullanım Alanları
| Proje Türü | Avantajlar |
|---|---|
| Ofis Binaları | Merkezi aydınlatma + occupancy sensörleriyle enerji tasarrufu |
| Oteller | Oda bazlı sahne kontrolü, “Temizlik Modu”, “Gece Modu” |
| Hastaneler | DALI arıza bildirimi + KNX alarm entegrasyonu |
| Mağazalar | Vitrin aydınlatması, gün ışığına göre otomatik dimming |
| Okullar | Derslik bazlı zaman programları, acil durum aydınlatması testi |
Popüler KNX DALI Gateway Modelleri
| Marka | Model | Çıkış Sayısı | Toplam Cihaz | Öne Çıkan Özellik |
|---|---|---|---|---|
| ABB | DG/S1.64.1.1 | 1 | 64 | Kompakt, ETS5+ |
| MDT | SCN-DALI64.03 | 1 | 64 | 2 DALI çıkışı, renk kontrolü |
| Theben | DALI-Gateway KNX Premium | 1 | 64 | Tuneable White (DT8) |
| Schneider | MTN6725-0001 (SpaceLogic) | 1 | 64 | EcoStruxure entegrasyonu |
Kurulum ve Programlama Adımları

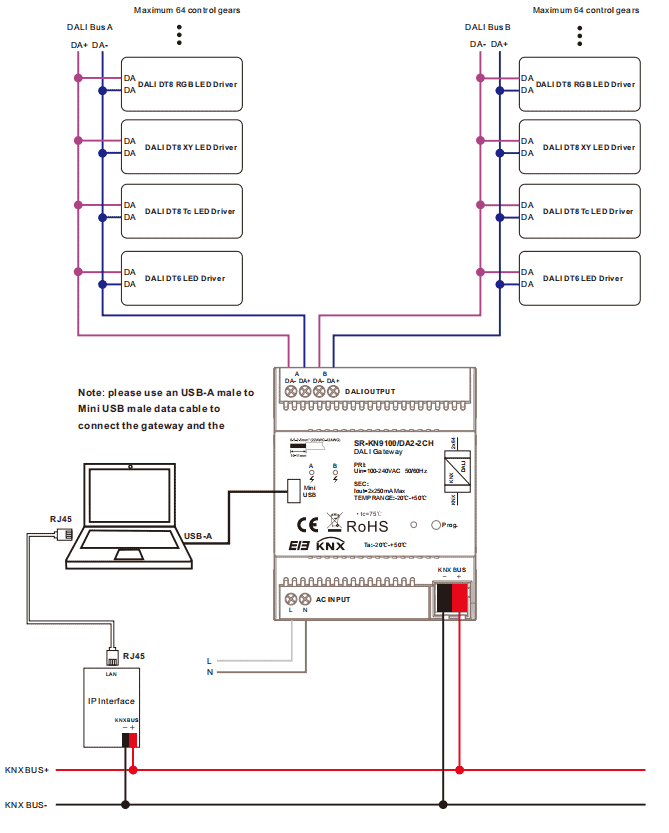

- Fiziksel Kurulum
- KNX bus → Gateway KNX terminali
- DALI bus → DALI armatürler (daisy-chain, 1.5mm² kablo)
- Güç: 230V AC + DALI güç kaynağı (opsiyonel)
- ETS ile Programlama
- Gateway’i ETS projesine ekleyin
- DALI cihazlarını adresleyin (otomatik veya manuel)
- Grup ve sahne atamaları yapın
- KNX grup adreslerini tanımlayın (örn. GA 1/1/1 = “Toplantı Odası Işık”)
- Test ve Devreye Alma
- DALI arıza testi
- KNX buton/sensör ile kontrol doğrulaması
Sonuç: Neden KNX-DALI Gateway Kullanmalısınız?
- Tam Entegrasyon: DALI’nin hassas aydınlatma kontrolü + KNX’in geniş bina otomasyonu.
- Enerji Tasarrufu: Gün ışığına göre dimming, occupancy ile otomatik kapama.
- Bakım Kolaylığı: Arıza bildirimleri merkezi sistemde görünür.
- Esneklik: Farklı markaların DALI armatürleri KNX ile yönetilebilir.
KNX DALI Difference aramasında doğru bilgiye, KNX DALI Gateway seçiminde en iyi çözüme ulaşmak için bu rehberi kullanın. Akıllı binaların geleceği, bu iki protokolün uyumunda yatıyor.
Hemen Başlayın: Projeniz için doğru KNX-DALI gateway modelini seçmek ve ETS yapılandırması için Teorem Enerji uzman ekibine danışın. Schneider Electric, ABB ve MDT ürünleriyle projenizi bir üst seviyeye taşıyın!
