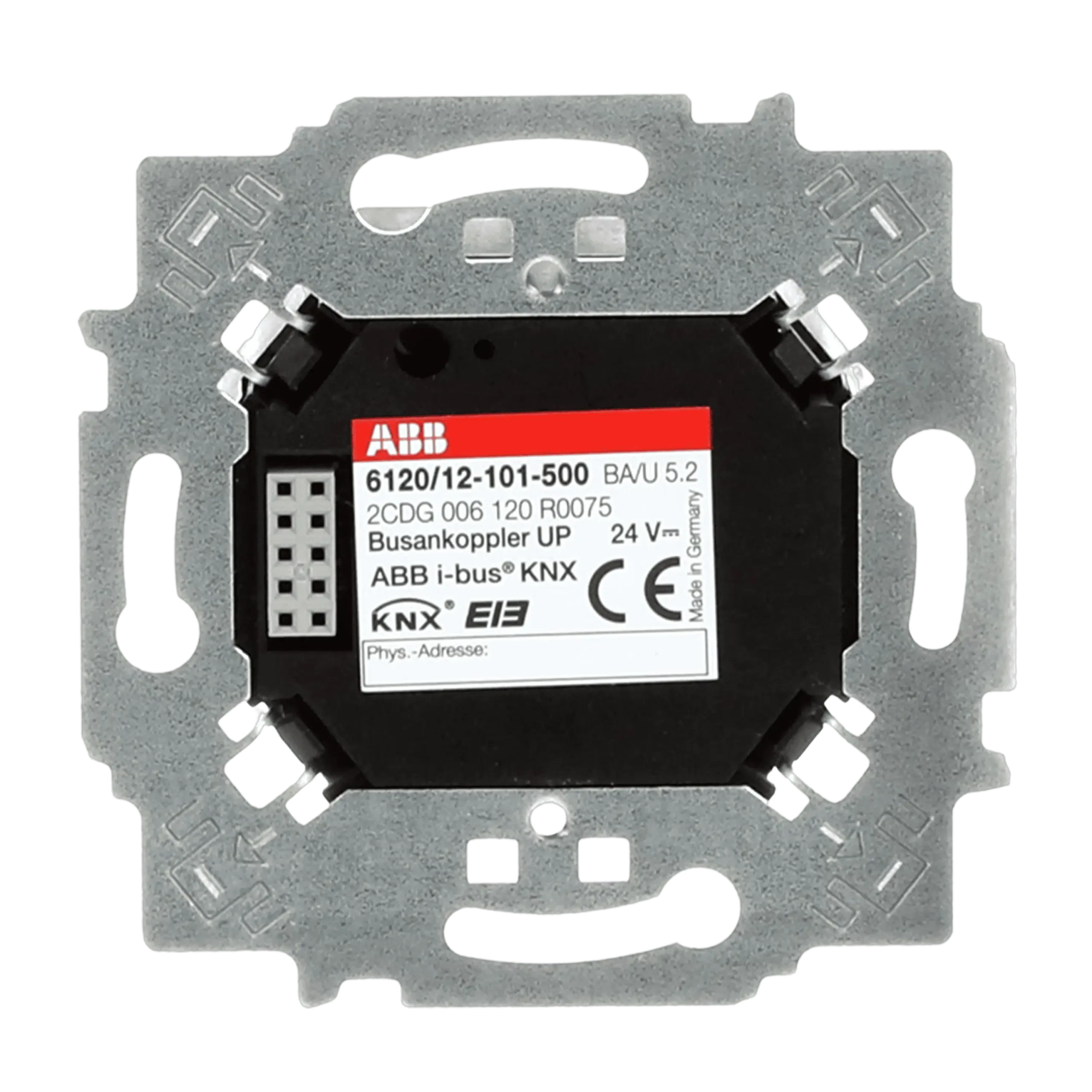

ABB, KNX, [6120/12-101-500], Bus coupler, FM

ABB 6120/12-101-500 (SKU: 2CKA006120A0075), KNX (TP) twisted pair iletişim protokolü üzerinden çalışan bir bus coupling ünitesidir. Bu ünite, Busch-priOn® 1'li destek çerçevesi 6346/10-10x ve 6122/0x-xxx, 6124/0x-xxx, 6125/0x-xxx, 6126/0x-xxx, 6127/0x-xxx, 6128/0x-xxx, 6129/0x-xxx serisi kontrol elemanları ile kullanılmak üzere tasarlanmıştır. Cihaz, 24 V AC/DC besleme gerilimi ile çalışmakta olup 24 mA akım tüketimi sunmaktadır. Bus bağlantısı, ürünle birlikte verilen klemens bloğu üzerinden gerçekleştirilir. Bağlantı tipi pin tipinde olup, terminal tipi bus bağlantısı şeklindedir. Tek bağlantı noktasına sahiptir. Montaj açısından sıva altı (flush mounted) kurulum için tasarlanmış olup, vidalı montaj yöntemi kullanılmaktadır. Ürün, montaj plakalı sıva altı insert olarak modüler bileşen içermektedir. Fiziksel boyutları 71 mm genişlik, 71 mm yükseklik ve 22 mm derinlik olup ağırlığı yalnızca 43 g'dır. IP20 koruma sınıfına sahip olan cihaz, -5°C ile +45°C arasındaki çalışma sıcaklığı aralığında güvenilir performans sunar. Platform 63 tasarım serisine ait olup "future" tasarım varyantı kapsamındadır. Bu ürün, daha önceki 2CDG006120R0075 ve 2CKA006120A0069 kodlu ürünlerin yerine geçmektedir. EAN kodu 4011395135488'dir. KNX tabanlı bina otomasyon projelerinde buton arayüzleri ve kontrol elemanlarının bus hattına entegrasyonu için profesyonel bir çözüm sunmaktadır.
